特徴

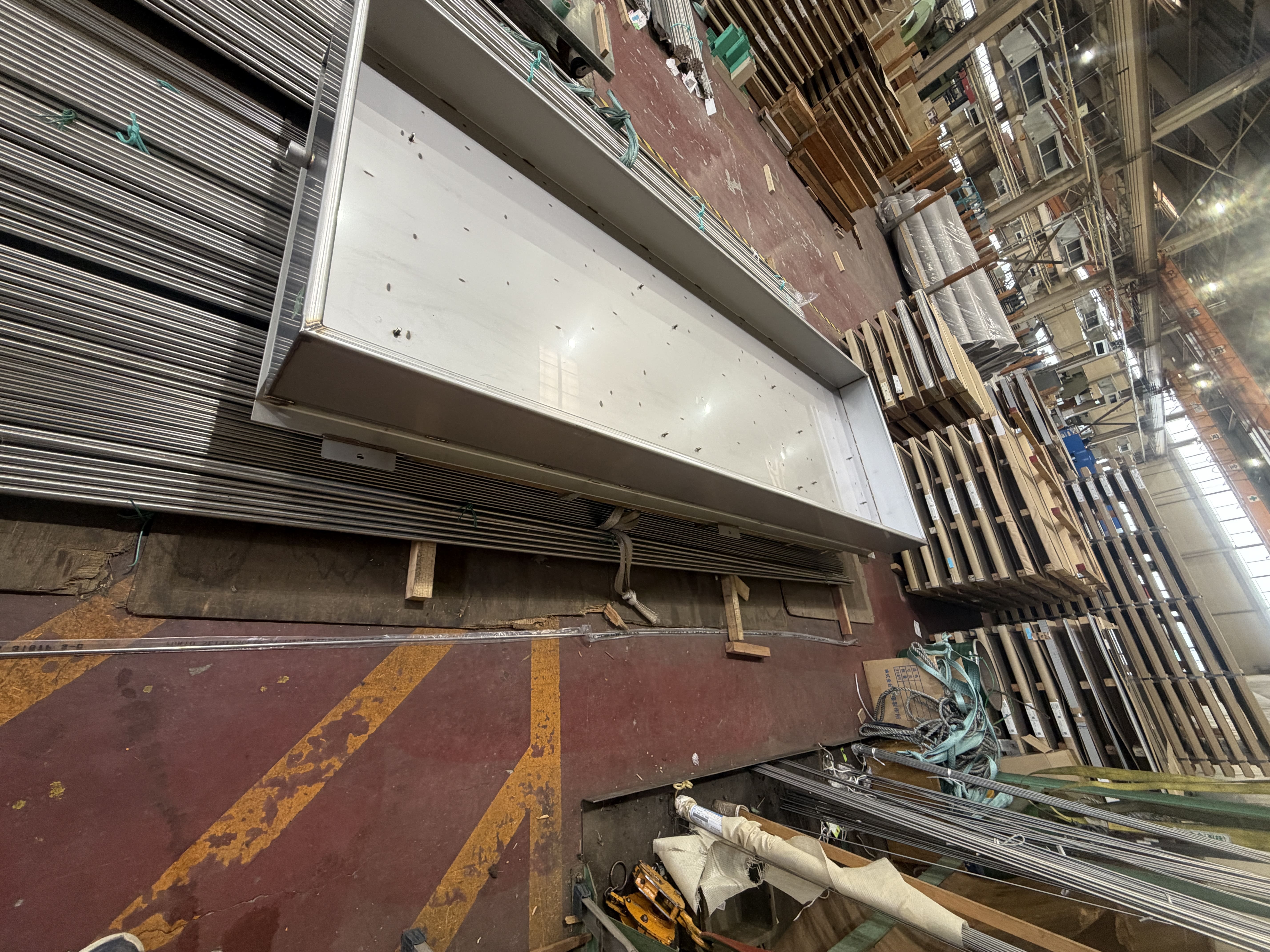

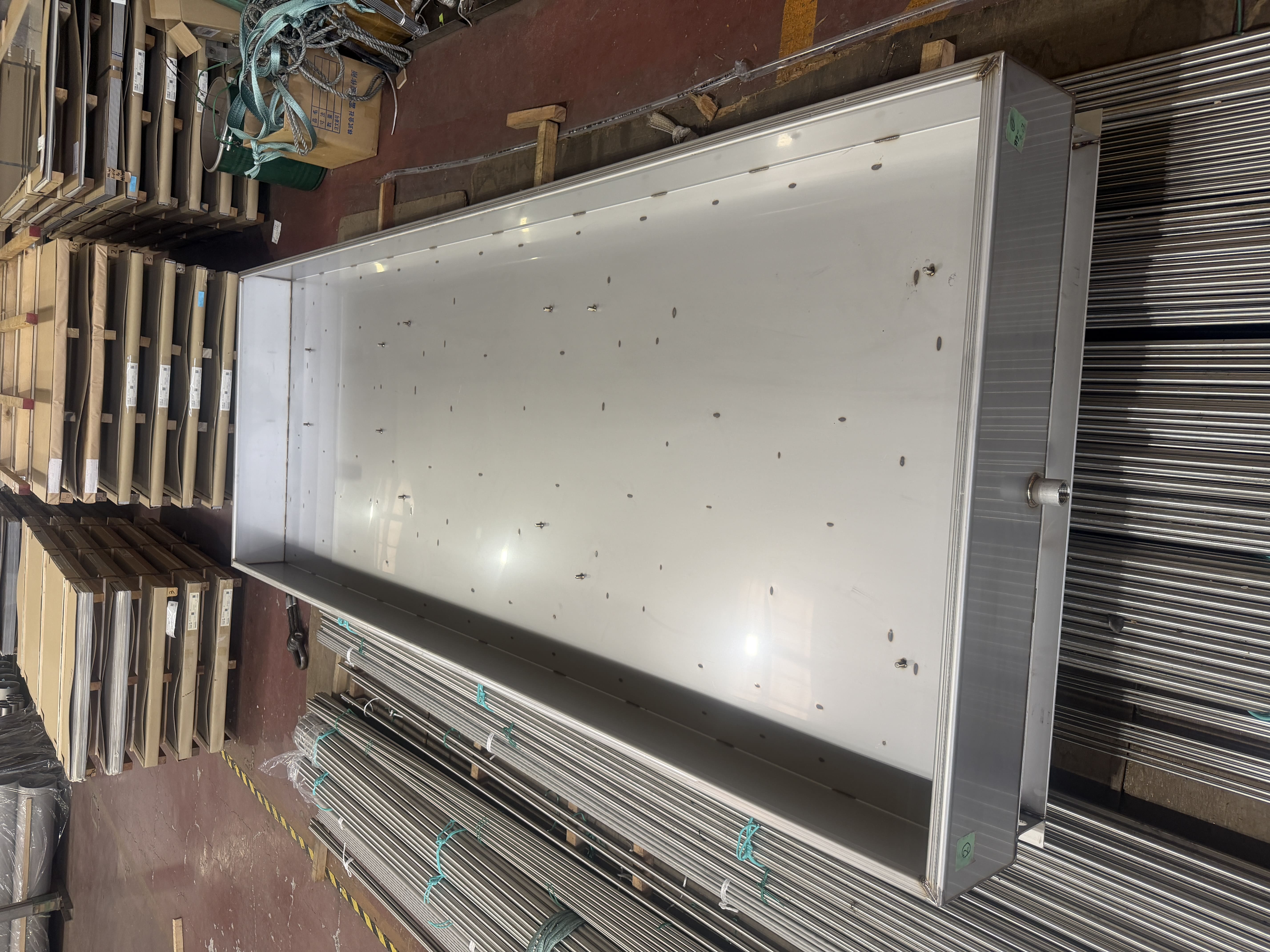

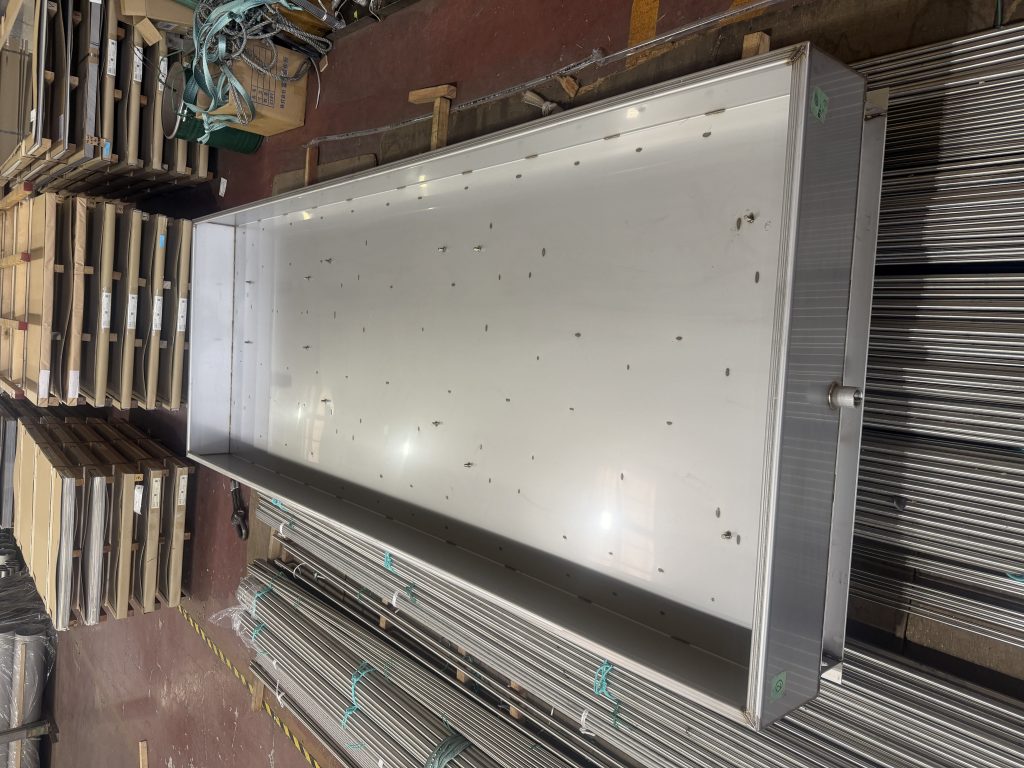

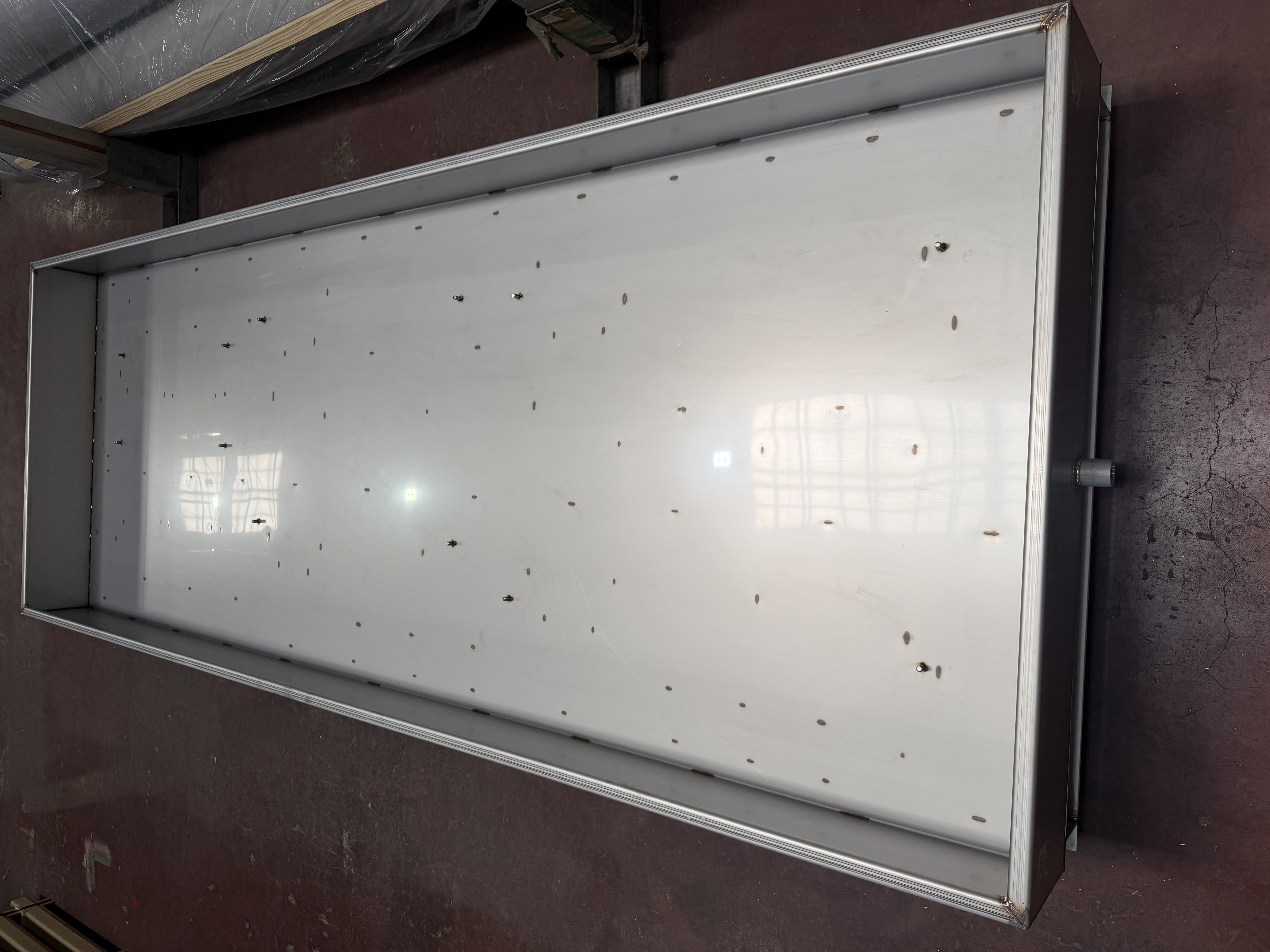

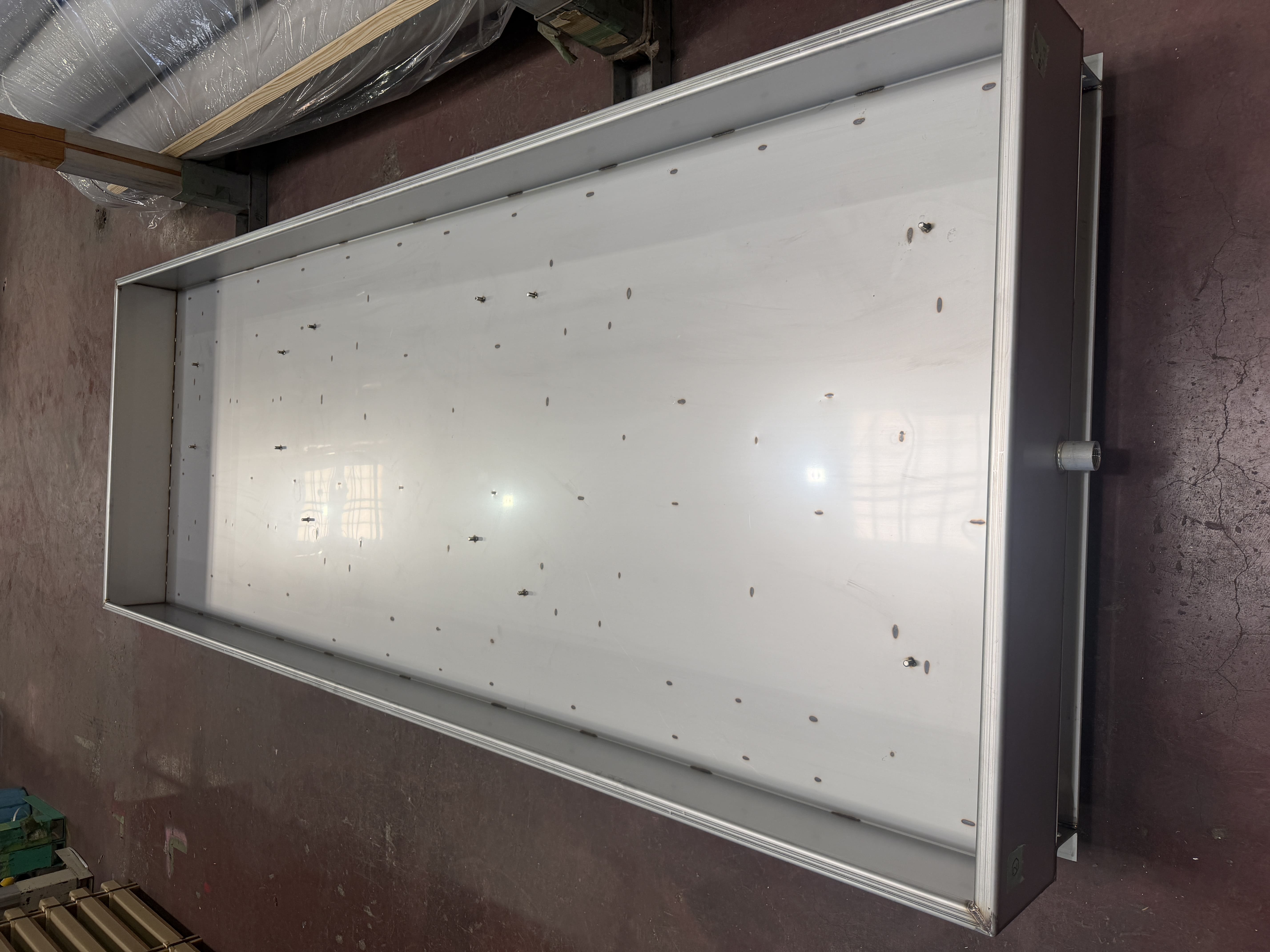

こちらの製品は、薬注装置ユニット用に製作した、ステンレス（SUS304）製のドレンパンと架台です。SUS304のアングルとチャンネルを組んだ架台の上に、板厚3mmの板材を切断・曲げ加工したドレンパン（分割部、ソケット、ボルトを取り付け）を溶接しています。ドレンパンの上には薬品タンクが設置されます。常に液体が溜まる状態ではありませんが、タンクから流れ出た液体をドレンパン内で最小限に留める仕様です。

本案件では、使用する板材の寸法が国内メーカーの板幅（1524mm）を超えるため、中国TISCO製の広幅材を使用しました。ドレンパン内側の折り返しは最小で外寸16mmと小さく、切り込みを入れてから曲げ加工を行っています。また、加工品の寸法精度を確保するため、板材の内側にケガキ線を入れて加工を進めました。溶接と酸洗は協力工場で行っています。納期は実働3週間前後を要する内容でしたが、協力工場との連携や当社の流通網を活かして臨機応変に工程を調整し、お客様の予定納期よりも早くお届けすることができました。

当社はステンレス鋼材の流通・加工を手がけているため、国内の板幅を超える広幅材など、案件に合わせた材料の調達から加工まで一貫して対応できます。材料の手配と加工先の段取りをまとめて行えるため、納期のご要望にも柔軟にお応えしやすくなります。ドレンパンや架台など、薬品を扱う設備のステンレス製品でお困りの際は、ぜひ東京金商株式会社までお気軽にご相談ください。
