特徴

こちらはタンクのノズル部分に使用される配管となります。SUS304溶接管76.3X5.2のパイプにネジ加工を施しその後レーザー切断機により穴加工及び切り欠きをおこなったY字の継手製品です。加えて、枝管となるパイプもレーザー切断機によって角度を合わせ、切断を可能にした製品となっております。

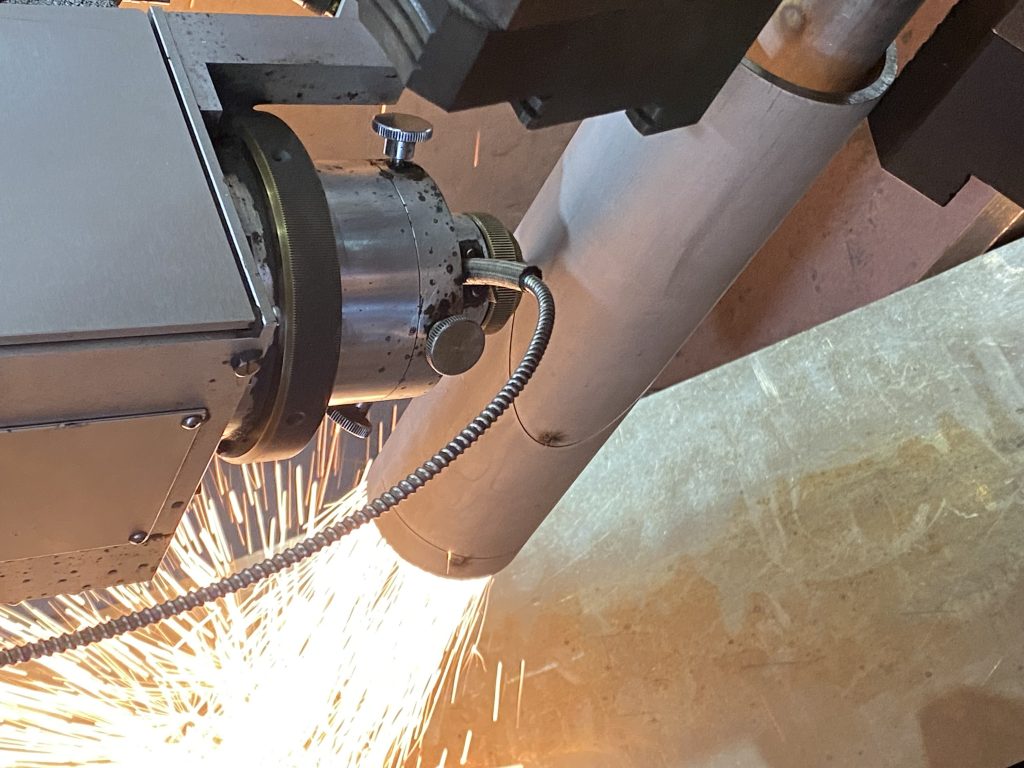

今回の加工では、協力会社によりパイプのネジ切り加工を行いレーザー切断をおこないましたが、それ以上に、弊社独自のノウハウでパイプ切断機の掴み箇所を片側だけにする加工が出来たからこそ実現した製品となります。本来ならば両サイドからパイプを掴み切断する為ネジの部分が掴み代として切断してしまい、ネジ部分が無くなった物になってしまいます。しかし、片側だけ掴んで切断が可能な弊社のレーザー切断機の強みを生かした製品となりました。

ステンレス材の継手製作に関するお悩み・お困りごと等ございましたら、お気軽に当社にご相談ください。
